Tramoggia M7

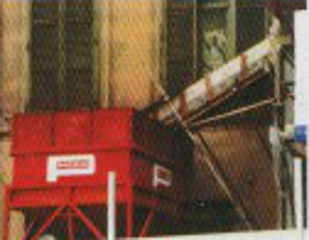

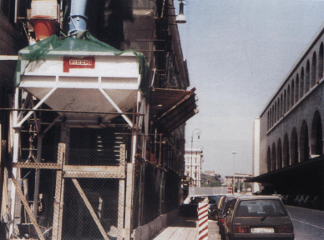

Tramoggia M7 per recupero dei calcinacci
Ideale per medie e grandi ristrutturazioni per la raccolta del metriale di scarto.

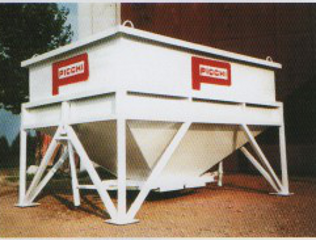

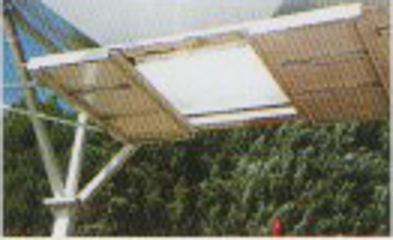

In lamiera spessa ed ampia apertura di scarico che permette lo stoccaggio anche di materiale voluminoso. Apertura a leva da due parti. Nella parte alta ci sono 4 campanelle per il sollevamento a vuoto. Le gambe indipendenti (da bullonare al corpo tramoggia) hanno nella parte bassa una piastra forata con ∅20mm per il fissaggio a terra obbligatorio.
Apertura a leva e/o idraulica
| Note | ||
|---|---|---|
| - | kg | |
| Misure interne | 3x2x1.8m | |
| Ingombro esterno | 3.17x2.17x2m | |
| Misura gambe | 2.8m | |

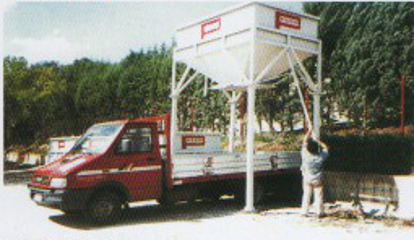

| Altezza massima di scarico | 2.9m | |
| Bocca di scarico | 0.75x0.8m | |
| Volume | 7m3 | |
| Peso proprio della tramoggia | Q = 900kg | |
| Portata massima | P = 7000kg | |
| Carico verticale in assenza di sisma e di vento | N = 7900kg |
Le dimensioni degli appoggi proposti qui di seguito, sono conseguenti alle azioni orizzontali dovute:
- alla sollecitazione sismica, con grado di sismicità S=9
- alla sollecitazione dovuta al vento, avente velocità pari a v=28m/s
In entrambi i casi è stato usato un coefficiente di sicurezza del valore cs=1.5
Comunque per ogni piastra di base, bisogna adoperare nell'ancoraggio, n° 4 tirafondi (o tasselli a seconda dei casi) M16
- In caso di zona sisimica (almeno 8=9) le quattro gambe non devono avere la possibilità di divaricarsi (vedere norme) e quindi il basamento deve essere omogeneo e stabile, consultare, in tale circostanza il Direttore dei lavori; altrimenti: Si propone un basamento continuo di almeno 350x250x25cm in cui ancorare i tirafondi, armato mediante doppia rete e saldata &empty 8/20x20 integrata da n°6∅16 (sia sotto che sopra) sia secondo il lato più che secondo quello più corto; inserire almeno 8 cavallotti di collegamento per ogni m2
- In caso di sismicità inferiore a -9-, si impone la sollecitazione dovuta al vento, la cui peggiore condizione si ha a tramoggia vuota. L'ancoraggio, delle quattro gambe, in queste circostanze, può essere effettuato mediante n°4 plinti (uno per piastra di appoggio) delle dimensioni: axaxh=90x90x50cm. In calcestruzzo di peso specifico non inferiore a 2.4; il cui peso è atto a contrastare il movimento ribaltante dovuto all'azione del vento.
In entrambi i casi, la pressione specifica sul terreno non supera p=0.12 kg/cm2
